自由鍛電液錘
電液錘是一種節能、環保的新型鍛造設備，有單臂電液錘、雙臂電液錘之分，工作原理與電液動力頭相同，但機身與原蒸空錘有所區別，錘頭的導向改為“X”導軌，可使導軌間隙調到0.3mm以內，大大提高了電液錘的導向精度，提高鍛件質量、延長錘桿壽命。
產品性能與參數
1.節能、環保
2.操作方便、省力、動作靈活可靠
3.系統工作穩定，設計齊全的安全保險裝置
4.特殊的結構、更合理、更安全
本產品技術參數
|

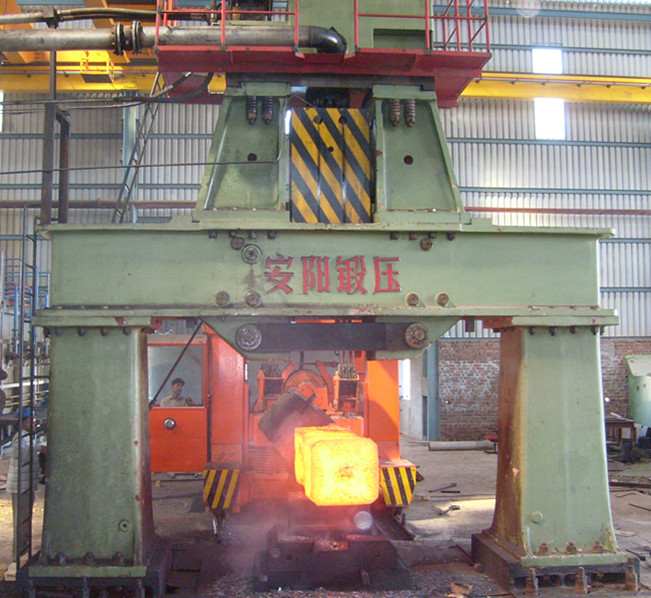

拱式自由鍛電液錘主要技術參數 | ||||||||||||||
|
項 目 |
單位 |
C66- 35 (1T) |
C66- 35 (1T) |
C66- 70 (2T) |
C66-120 (3T) |
C66-140 (4T) |
C66-175 (5T) |
C66-210 (6T) |
C66-245 (7T) |
C66-280 (8T) |
C66-350 (10T) |
C66-420 (12T) |
C66-490 (14t) | |
|
最大打擊能量 |
KJ |
35 |
35 |
70 |
120 |
140 |
175 |
210 |
245 |
280 |
350 |
420 |
490 | |
|
落下部分質量 |
kg |
1300 |
1300 |
2600 |
4200 |
4800 |
6000 |
6800 |
7600 |
8500 |
10500 |
12500 |
14500 | |
|
打擊頻次 |
min-1 |
50-58 |
65-75 |
65-75 |
50-55 |
50-60 |
45-50 |
45-50 |
46-50 |
45-50 |
44-48 |
42-45 |
42-45 | |
|
最大行程 |
mm |
1000 |
1000 |
1260 |
1450 |
1500 |
1730 |
1850 |
2000 |
2000 |
2400 |
2500 |
2600 | |
|
操作空間 (寬×高) |
mm |
1800 ×1250 |
1800 ×1250 |
2300 ×1380 |
2700 ×1470 |
2700 ×1470 |
3700 ×2000 |
3700 ×2000 |
4200 ×2200 |
4700 ×2250 |
4800 |
5000 ×2500 |
5000 ×2500 | |
|
外形尺寸 （長*寬*高） |
mm |
3600 |
3600 *1500 *6000 |
4500 *1700 *6500 |
5100 *2300 *7500 |
5100 *2300 *7800 |
6300 *2700 *8500 |
6300 *2700 *8800 |
7000 *2700 *9100 |
7500 *2800 *9500 |
7500 *2800 *10000 |
7600 *3000 *12000 |
7600 *3000 *1300 | |
|
油箱外形尺寸 |
mm |
2000 *1500 *1300 |
2000 *1500 *1300 |
2700 *2000 *1600 |
3600 *2000 *1600 |
4500 *2000 *1600 |
4500 *2000 *1600 |
5400 *2000 *1600 |
6300 *2000 *1600 |
6300 *2000 *1600 |
9000 *2000 *1600 |
10800 *2000 *1600 |
2 *7200 *2000 *1600 | |
|
主油泵型號 |
A2F160 R2P3 |
A2F125 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R R2P3 |
A2F160 R2P3 |
A2F160 R2P3 | ||
|
主電機 |
型號 |
Y250M -4-B35 |
Y225M -4-B35 |
Y250M -4-B35 |
Y250M -4-B35 |
Y250M -4-B35 |
Y280S -4-B35 |
Y280S -4-B35 |
Y280S -4-B35 |
Y280S -4-B35 |
Y280M -4-B35 |
Y280M -4-B35 |
Y280M -4-B35 | |
|
功率 |
kW |
55 |
45 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
75 |
75 | |
|
冷卻油泵型號 |
KCB -125 |
KCB -125 |
KCB -200 |
KCB -300 |
KCB -300 |
KCB -483.3 |
KCB -633 |
KCB -960 |
KCB -960 |
2*KCB -633 |
2*KCB -633 |
2*KCB -960 | ||
|
冷卻 電機 |
型號 |
Y132S -6 |
Y132S -6 |
Y112M -4 |
Y132M -6 |
Y132M -6 |
Y132M -4 |
Y160L -6 |
Y180M -4 |
Y180M -4 |
Y160LM -6 |
Y160LM -6 |
Y180L -4 | |
|
功率 |
kW |
3 |
3 |
4 |
5.5 |
5.5 |
7.5 |
11 |
22 |
22 |
11*2 |
11*2 |
22*2 | |
|
換熱器面積 |
m*m |
15 |
20 |
20 |
30 |
30 |
40 |
40 |
50 |
60 |
40+40 |
40+40 |
50+50 | |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

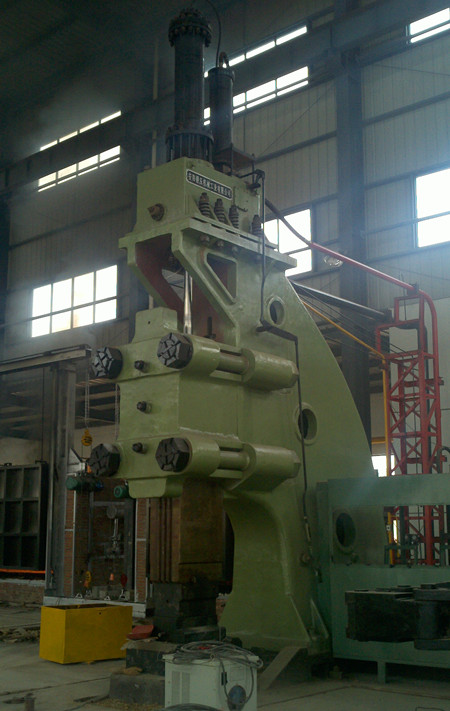

電液錘（單臂）整機參數 | |||||||||||
|
項 目 |
單 位 |
C61-30 |
C61-70 |
C61-105 (3噸) |
C61-140 （4噸） |
C61-175 （5噸） |
C61-210(6噸) |
C61-280（8噸） |
C61-350（10噸） |
C61-420（12噸） | |
|
最大打擊能量 |
KJ |
30 |
70 |
105 |
140 |
175 |
210 |
280 |
350 |
420 | |
|
落下部分質量 |
kg |
1300 |
2600 |
4000 |
4800 |
5500 |
6300 |
8000 |
10500 |
12500 | |
|
打擊頻次 |
min-1 |
50-58 |
65-75 |
50-58 |
50-60 |
45-52 |
50-55 |
46-50 |
46 |
46 | |
|
最大行程 |
mm |
1000 |
1200 |
1400 |
1500 |
1650 |
1900 |
2000 |
2100 |
2200 | |
|
外形尺寸 （長*寬*高） |
mm |
3800 *1680 *7000 |
4500 *1700 *7500 |
562 *2300 *8000 |
5720 *2300 *8500 |
6500 *2800 *9000 |
5850 *2400 *8700 |
6400 *2600 *9200 |
6400 *2600 *9300 |
6400 *2600 *9400 | |
|
油箱外形尺寸 |
mm |
2000 *1500 *1300 |
2700 *2000 *1600 |
3600 *2000 *1600 |
4500 *2000 *1600 |
4500 *2000 *1600 |
5400 *2000 *1600 |
6300 *2000 *1600 |
9000 *2000 *1600 |
10800 *2000 *1600 | |
|
主油泵型號 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 |
A2F160 R2P3 | ||
|
主電機 |
型號 |
Y250M -4-B35 |
Y225M -4-B35 |
Y225M -4-B35 |
Y225M -4-B35 |
Y280M -4-B35 |
Y280M -4-B35 |
Y280M -4-B35 |
Y280M -4-B35 |
Y280M -4-B35 | |
|
功率 |
Kw |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 | |
|
冷卻 電機 |
型號 |
Y132S-6 |
Y112M-4 |
Y112M-6 |
Y112M-6 |
Y132M-4 | Y160L-4 | Y180L-4 | Y160L-6 |
Y160L-6 | |
|
功率 |
Kw |
3 |
4 |
5.5 |
5.5 |
7.5 |
11 |
22 |
2*11 |
2*11 | |
|
換熱器面積 |
m*m |
15 |
20 |
30 |
30 |
40 |
40 |
50 |
40+40 |
40+40 | |
