安鍛鍛造設備
 |
安陽鍛壓鍛造操作機有機械、全液壓、機械液壓混合等傳動形式。具有大車行走、夾鉗夾緊、鉗頭旋轉、鉗架升降、鉗架回轉等功能。其主要功能是和空氣錘、電液錘、鍛造液壓機等鍛造設備配套使用。能夠完成鑄錠的開坯、延伸、鐓粗、整圓,胎模一系列鍛造工藝，很大程度地提高生產效率和鍛件質量，減輕工人勞動強度，實現鍛件生產機械化、自動化。
鍛造操作機簡述：

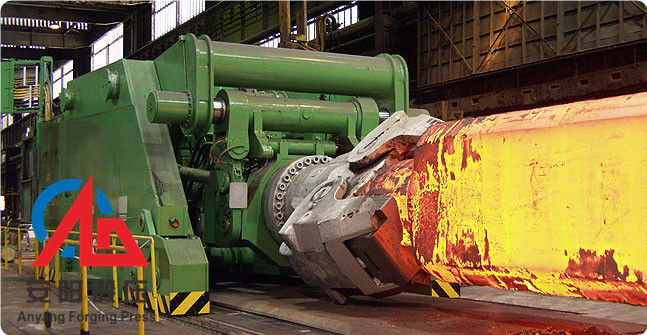

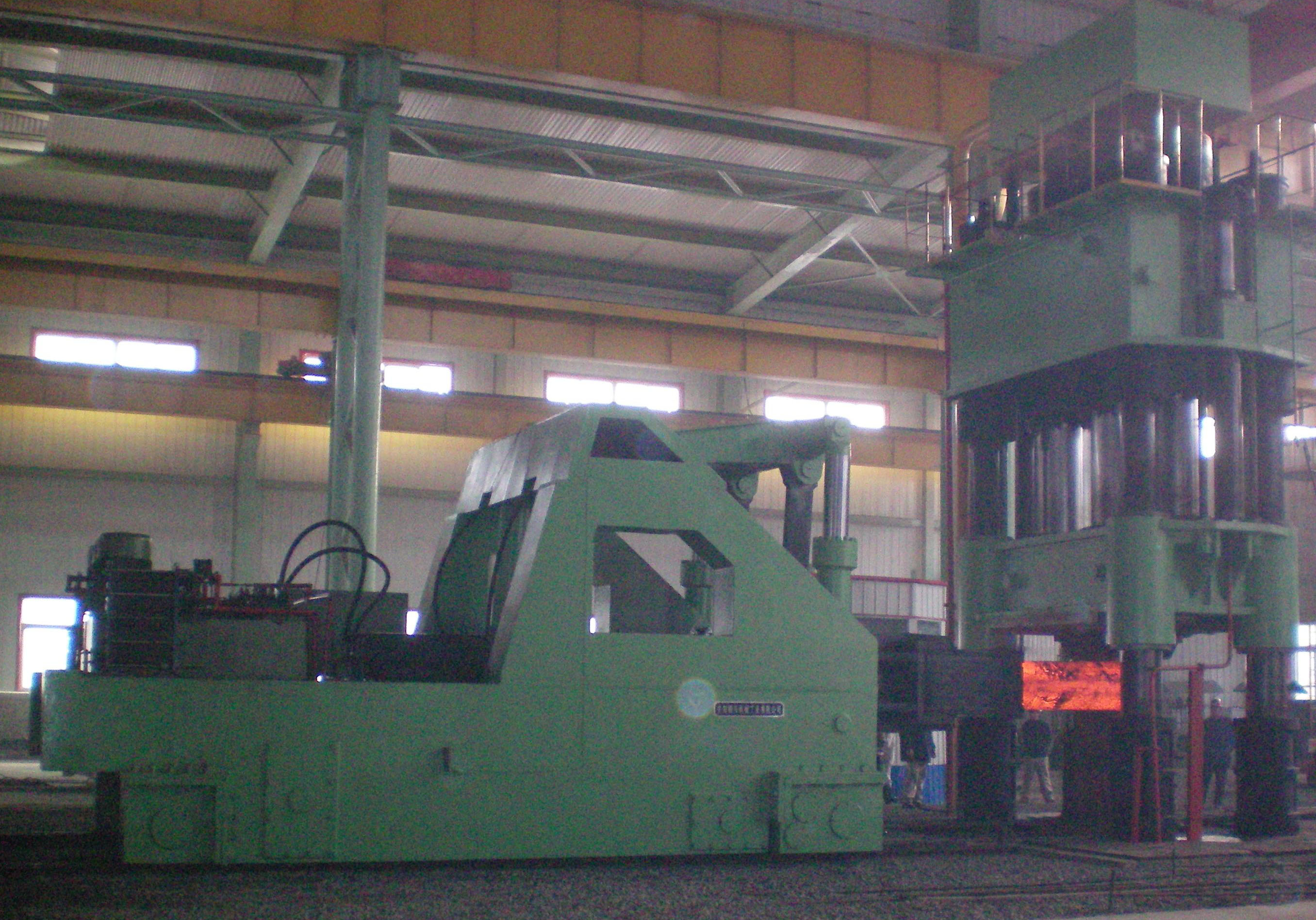

鍛造操作機用以夾持鍛坯配合自由鍛液壓機或鍛錘完成送進、轉動、調頭等主要動作的輔助。小型鍛造操作機適用于模鍛件生產。自由鍛造操作機和小型模鍛操作機有助于改善勞動條件，提高生產效率。
鍛造操作機分類：

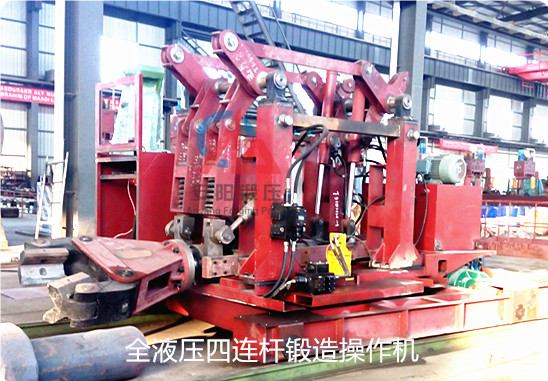

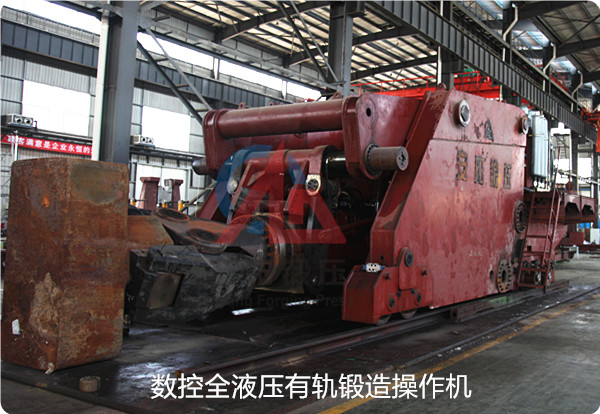

數控全液壓有軌鍛造操作機 全液壓四連桿有軌鍛造操作機

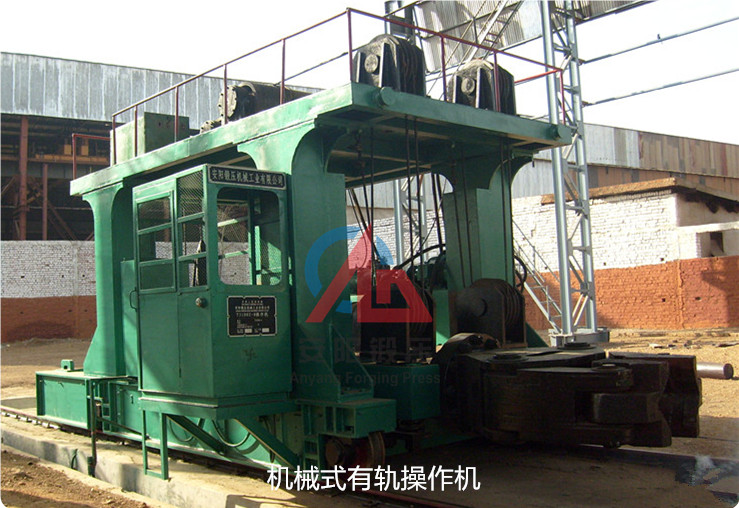

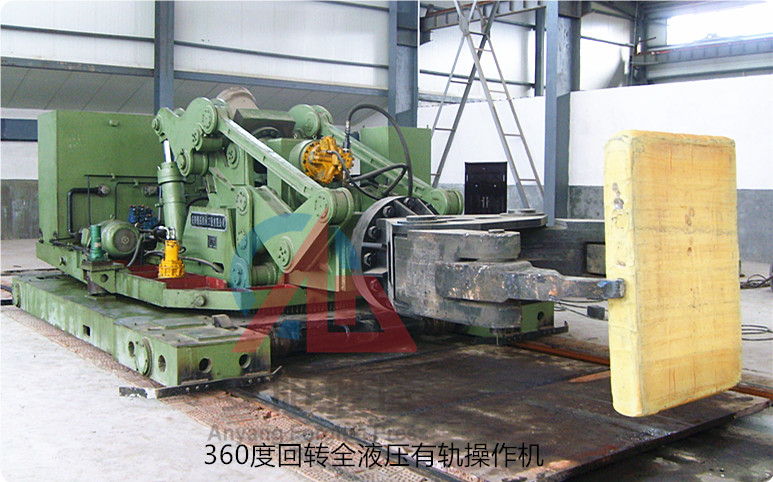

360度回轉式液壓操作機 機械式鍛造操作機

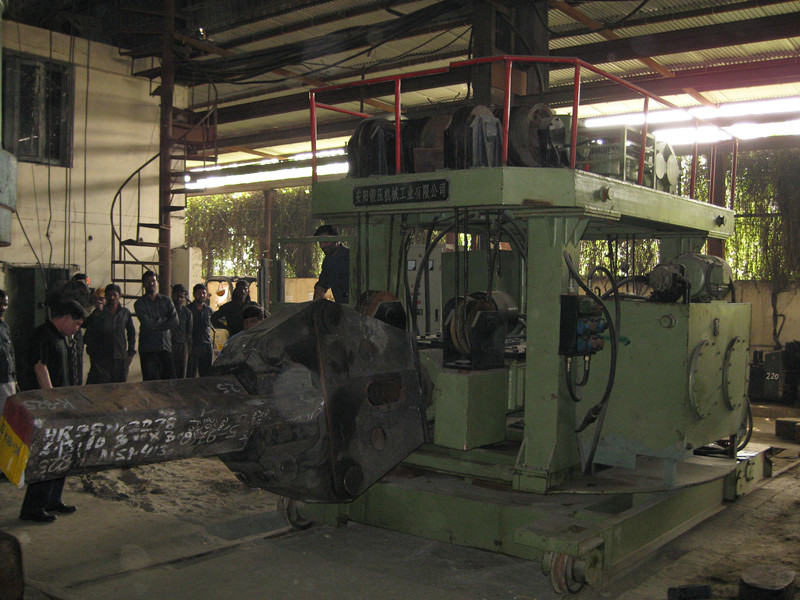

安陽鍛壓生產的鍛造操作機結構分有軌和無軌兩種。有軌鍛造操作機分為：直移式、回轉式、平移式等多種運動形式，機械、全液壓、機械液壓混合等多種驅動形式，可以從各方面滿足不同用戶的需要。

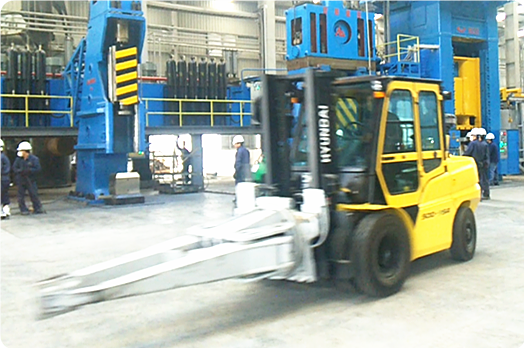

無軌鍛造操作機一般用于小噸位自由鍛造（3噸以下），用于叉車進行改裝，操作方便，節省車間面積。
功能：
無軌操作機具有以下動作功能：大車在軌道上自由行走；鉗架前后升降、傾斜；鉗頭夾持、松開、旋轉等。大車架采用整體框架式結構，由電機或馬達驅動。鉗架升降有鋼絲繩或油缸帶動，可實現前后同步升降或分別升降，使鉗架到達水平或?qū)崿F(xiàn)一定角度的傾斜。鉗頭夾緊由大螺距絲桿或油缸帶動夾持拉桿水平移動實現，并且有緩沖保險裝置。鉗頭旋轉由電機減速機帶動，并設有過載保護裝置。鉗架的前后、兩側及鉗架與升降機之間均設有防振動的緩沖裝置。
|
鍛造操作機型號 |
T31DHH-1 |
T31DHZ-1 |
T31DHH-2 |
T31DHZ-2 |
T31DHH-3 |
T31DHZ-3 |
T31DHH-5 |
T31DHZ-5 |
T31DHZ-8 |
T31DHZ-10 |
T31DHZ-15 |
|
|
公稱載重量 |
KN |
10 |
10 |
20 |
20 |
30 |
30 |
50 |
50 |
80 |
100 |
150 |
|
夾持力矩 |
KN·M |
20 |
20 |
48 |
48 |
60 |
60 |
120 |
120 |
150 |
250 |
300 |
|
夾持直徑范圍 |
mm |
60-420 |
60-420 |
100-600 |
100-600 |
150-650 |
150-650 |
150-800 |
150-800 |
150-1000 |
170-1030 |
240-1100 |
|
鉗桿最低高度 |
mm |
650 |
650 |
750 |
620 |
750 |
650 |
1050 |
780 |
900 |
800 |
800 |
|
鉗桿升降行程 |
mm |
550 |
550 |
750 |
880 |
550 |
650 |
700 |
720 |
1000 |
1000 |
1080 |
|
鉗桿升降速度 |
m/min |
6 |
6 |
7 |
7 |
6 |
6 |
5 |
5 |
6 |
6 |
5 |
|
夾鉗上仰角度 |
° |
7 |
7 |
10 |
10 |
10 |
10 |
7 |
7 |
6 |
7 |
10 |
|
夾鉗下傾角度 |
° |
7 |
15 |
鉗頭觸地?? |
鉗頭觸地 |
鉗頭觸地 |
鉗頭觸地 |
12 |
鉗頭觸地 |
鉗頭觸地 |
12 |
7 |
|
夾鉗旋轉速度 |
r/min |
20 |
25 |
25 |
25 |
20 |
20 |
18 |
18 |
15 |
15 |
15 |
|
車體行走速度 |
m/min |
40 |
35 |
35 |
40 |
26 |
26 |
25 |
25 |
20 |
15 |
20 |
|
軌距 |
mm |
2236 |
2236 |
2236 |
2236 |
2300 |
2300 |
2300 |
2300 |
2500 |
2800 |
3000 |
|
全液壓鍛造操作機規格 |
單位 |
T31DHH-1S |
T31DHH-2S |
T31DHH-3S |
T31DHH-5S |
T31DYH-8S1 |
|
公稱載重量 |
KN |
10 |
20 |
30 |
50 |
80 |
|
夾持力矩 |
KN·M |
20 |
48 |
60 |
120 |
150 |
|
夾持直徑范圍 |
mm |
60-420 |
100-600 |
150-650 |
150-800 |
150-1000 |
|
鉗桿最低高度 |
mm |
650 |
750 |
750 |
1050 |
900 |
|
鉗桿行程 |
mm |
450 |
750 |
750 |
750 |
900 |
|
鉗桿升降速度 |
m/min |
6 |
7 |
6 |
5 |
6 |
|
夾鉗上仰角度 |
° |
7 |
10 |
10 |
7 |
6 |
|
夾鉗下傾角度 |
° |
7 |
15 |
鉗頭觸地 |
鉗頭觸地 |
鉗頭觸地 |
|
夾鉗旋轉速度 |
r/min |
20 |
25 |
20 |
18 |
15 |
|
車體行走速度 |
m/min |
40 |
40 |
26 |
25 |
20 |
|
軌距 |
mm |
2236 |
2236 |
2300 |
2300 |
3200 |
|
數控全液壓鍛造 操作機參數 |
T31DYB- |
T31DYB- |
T31DYB- |
T31DYB- |
T31DYB- |
T31DYB- |
T31DYB- |
T31DYB- |
T31DYB- |
T31DYB- |
T31DYB- |
|
|
8T |
10T |
15T |
20T |
30T |
40T |
50T |
60T |
80T |
100T |
120T |
||
|
公稱載荷 |
KN |
80 |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
最大夾持力矩 |
KN.M |
200 |
250 |
400 |
500 |
800 |
1000 |
1250 |
1500 |
2000 |
2500 |
3000 |
|
夾持直徑范圍 |
mm |
170-1000 |
170-1030 |
170-1100 |
200-1200 |
280-1300 |
165-1600 |
175-1700 |
175-1860 |
210-2100 |
250-2200 |
300-2300 |
|
鉗頭旋轉速度 |
rpm |
20 |
20 |
18 |
18 |
16 |
16 |
14 |
14 |
13 |
12 |
12 |
|
鉗身最低水平高 |
mm |
800 |
800 |
800 |
900 |
900 |
900 |
1090 |
1250 |
1350 |
1400 |
1500 |
|
鉗身升降行程 |
mm |
1000 |
1000 |
1500 |
1800 |
1800 |
1800 |
1900 |
2000 |
2000 |
2200 |
2200 |
|
鉗身上仰/下俯角度 |
° |
7/9 |
7/9 |
7/9 |
7/9 |
7/9 |
7/9 |
7/9 |
7/9 |
7/9 |
7/9 |
7/9 |
|
鉗身水平側移距離 |
mm |
±150 |
±150 |
±180 |
±200 |
±200 |
±200 |
±250 |
±300 |
±300 |
±300 |
±300 |
|
鉗身水平側擺角度 |
° |
±8 |
±8 |
±8 |
±8 |
±8 |
±8 |
±8 |
±8 |
±8 |
±8 |
±8 |
|
車體行走速度 |
m/min |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
軌距 |
mm |
2500 |
2800 |
3000 |
3300 |
3600 |
3600 |
4000 |
4400 |
5000 |
5300 |
5700 |
