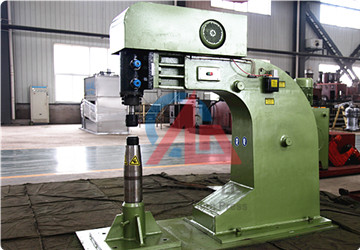

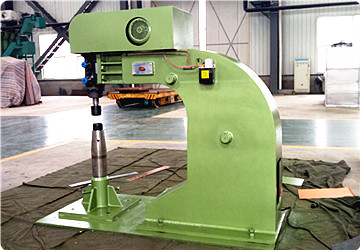

氣動曲面成形機（異形曲面快速成形機）用于將硬鋁、銅及軟鋼板材錘擊成各種復雜形狀的零件。錘擊時，用手沿下錘頭移動板材，上錘頭錘擊，使板材放料，達到零件所需形狀的目的。
產品概述：

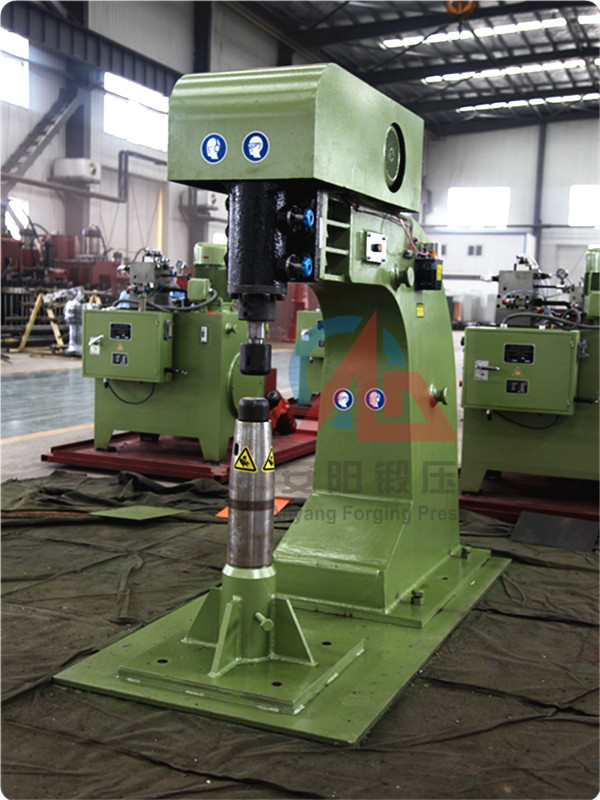

氣動曲面成形機（又名點擊錘或延展錘、異形曲面快速成形機）是由安陽鍛壓機械工業有限公司研制成功的新型行業的產品，我公司擁有其專利技術。其主要優點是節能環保、效率高、故障率低、改善工人的勞動環境、減輕司錘勞動強度、并且設備價格便宜，大大降低購買成本。
氣動曲面成形機（又名點擊錘或延展錘）主要用于將硬鋁、銅及軟鋼等材料板材錘擊成各種復雜形狀的零件。錘擊時，用手沿下錘頭移動板材，上錘頭錘擊，使板材放料，達到零件所需形狀的目的。
工作原理：
氣動曲面成形機（又名點擊錘或延展錘、異形曲面快速成形機）當上活塞向下運動時壓縮空氣，推動下活塞向下運動形成打擊。這時在下活塞下面形成一空氣墊，打擊后，該空氣墊推動下活塞向上運動。當上活塞隨曲軸轉動面迅速離開下活塞時，這時在上下活塞間形成一真空狀態，促使下活塞繼續向上運動。這樣，當上活塞重新向下運動時，下活塞便在壓縮空氣推動下產生迅猛的沖擊速度，形成急劇打擊力。
氣動曲面成形機（又名點擊錘或延展錘、異形曲面快速成形機）作用力的大小，用下活塞處的活門及旋閥調節?？諝庠诨钊碌膲嚎s比，用上活塞處的旋閥調節。
| 氣動曲面成形機/異形曲面快速成形機主要技術參數 | |||||||
|
氣動曲面 成形機型號 |
單位 | CD51-10 | CD51-15 | CD51-25 | CD51-35 | CD51-45 | CD51-55 |
| 落下部分質量 | KG | 10 | 15 | 25 | 35 | 45 | 55 |
| 打擊能量 | KJ | ≥0.09 | ≥0.16 | ≥0.27 | ≥0.48 | ≥0.56 | ≥0.7 |
| 錘頭最大行程 | mm | 90 | 110 | 120 | 130 | 130 | 140 |
| 打擊頻次 | min-1 | 120-350 | 120-550 | 120-550 | 120-550 | 120-650 | 120-750 |
| 主電機 | 型號 |
YVP100L1 -4-B3 |
YVP132S -6-B3 |
YVP132M1 -6-B3 |
YVP132M2 -6-B3 |
YVP132M2 -6-B3 |
YVP160M -6-B3 |
| 功率 | 2.2kw | 3kw | 4kw | 5.5kw | 5.5kw | 7.5kw | |
| 轉速 | 可調 | ||||||
| 喉深 | mm | 750 | 1000 | 1000 | 1000 | 1100 | 1200 |
| 喉深高 | mm | 800 | 900 | 900 | 900 | 1000 | 1000 |
|
被加工板材 最大直徑 |
mm | 1500 | 2000 | 2000 | 2000 | 2200 | 2400 |
|
被加工板材 最大厚度 |
mm |
硬鋁：3mm 軟鋼：1.5mm |
硬鋁：5mm 軟鋼：2.5mm |
硬鋁：7mm 軟鋼：4.5mm |
硬鋁：10mm 軟鋼：6.5mm |
||
| 外形尺寸 | mm |
1600* 700* 2000 |
2000* 800* 2200 |
2000* 800* 2200 |
2200* 900* 2400 |
2200* 900* 2400 |
2400* 1000* 2800 |
